01 項目背景
在智能手機攝像頭模組向高像素、輕薄化演進的趨勢下，鏡頭模組高度的精準控制已成為影響成像質量的關鍵因素。
然而，手機鏡頭模組通常由多種材質組成，如玻璃、金屬、塑料等，這些材質對光線的反射特性差異較大。同時，鏡頭模組的形狀也較為復雜，存在曲面、臺階等多種結構，增加測量的難度。

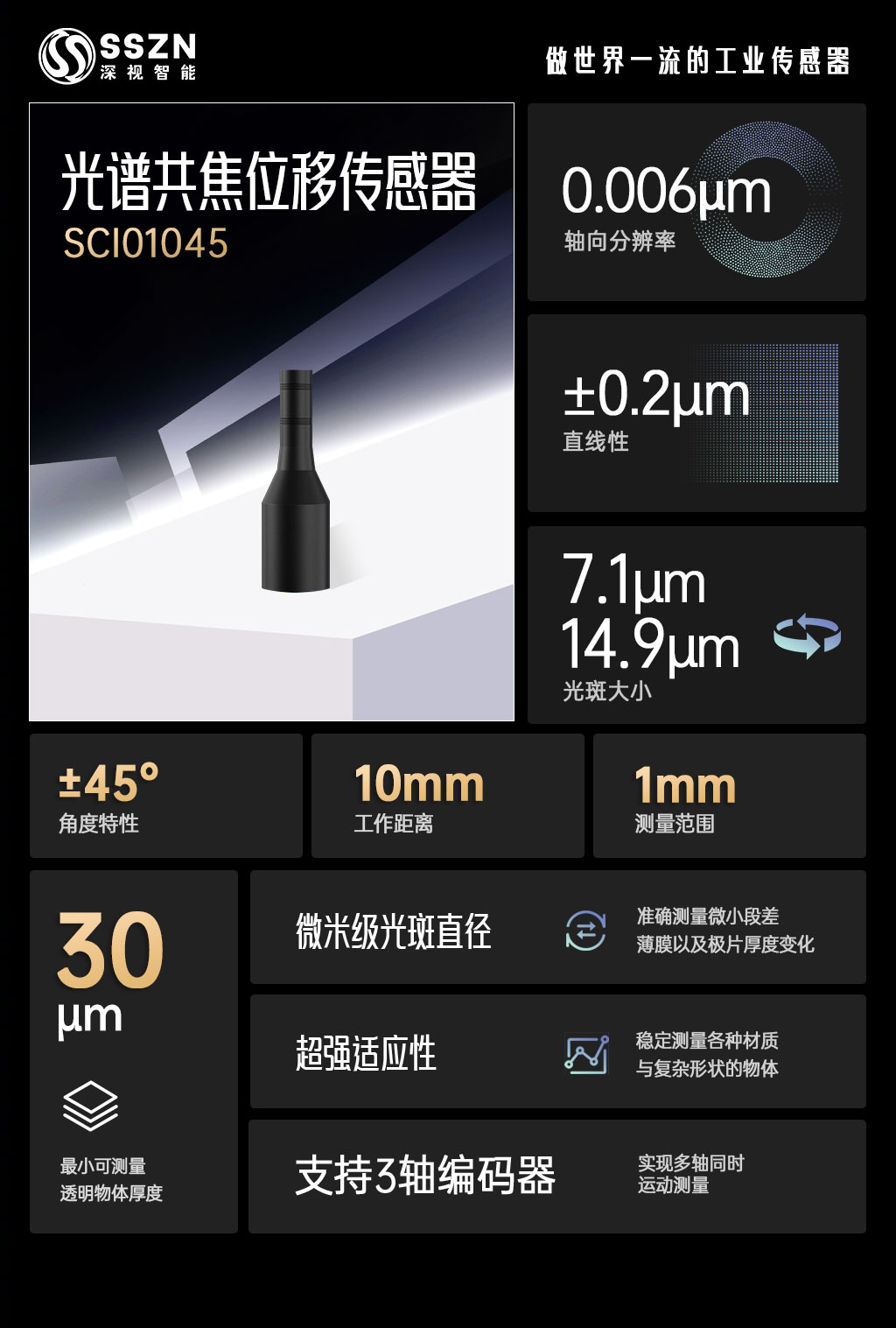

深視智能SCI01045光譜共焦位移傳感器集成多項核心技術優勢，以 0.006μm 分辨率和 ±0.2μm 線性精度為基礎，結合超強材質適應性、33kHz 高速采樣頻率及非接觸式測量技術，有效攻克不同材質、形狀鏡片的高精度檢測難題。
02 檢測需求
測量項目：測量手機鏡頭模組高度
項目難點：兼容不同材質、形狀的鏡片
精度要求：2μm
03 應用優勢
深視智能SCI系列光譜共焦位移傳感器線性精度至高可達 ±0.2μm，軸向分辨率最高可達 0.006μm，微米級光斑直徑能夠準確測量微小段差，精準捕捉手機鏡頭模組高度的微小變化，滿足超薄手機鏡頭模組的高精度檢測要求。
· 超強材質適應性
采用自研超強感光算法搭配超亮光源，無懼各種材質、形狀測量，輕松應對高透明、高反光、低反射率、粗糙等不同形狀材料表面，解決了傳統測量方法在面對吸光材質時信號無法穩定回傳的難題，能夠?qū)κ謾C鏡頭模組的各種復雜材質進行穩定可靠的測量。
· 33kHz高速采樣
依托高速CMOS傳感器與FPUT算法，深視智能SCI01045光譜共焦位移傳感器采樣頻率高達 33kHz，能夠?qū)崟r跟蹤測量手機鏡頭模組在自動化生產線上的高度變化，準確測量高速移動的物體以及高頻率震動的幅度，避免因運動速度過快導致的漏檢風險，有效提高生產效率。
· 大回光角度設計
深視智能SCI01045光譜共焦位移傳感器回光角度高達 ±45°，有效避免測量盲區，即使在測量具有復雜形狀和曲面的手機鏡頭模組時，也能精確掃描其真實輪廓，確保測量結果的準確性。
· 豐富的對外接口
支持 RS232 和以太網通信模式，模擬量和開關量輸出，能夠方便地與現有的自動化檢測設備和生產線控制系統進行集成，實現數據的快速傳輸和實時監控。
03 深視智能傳感器推薦

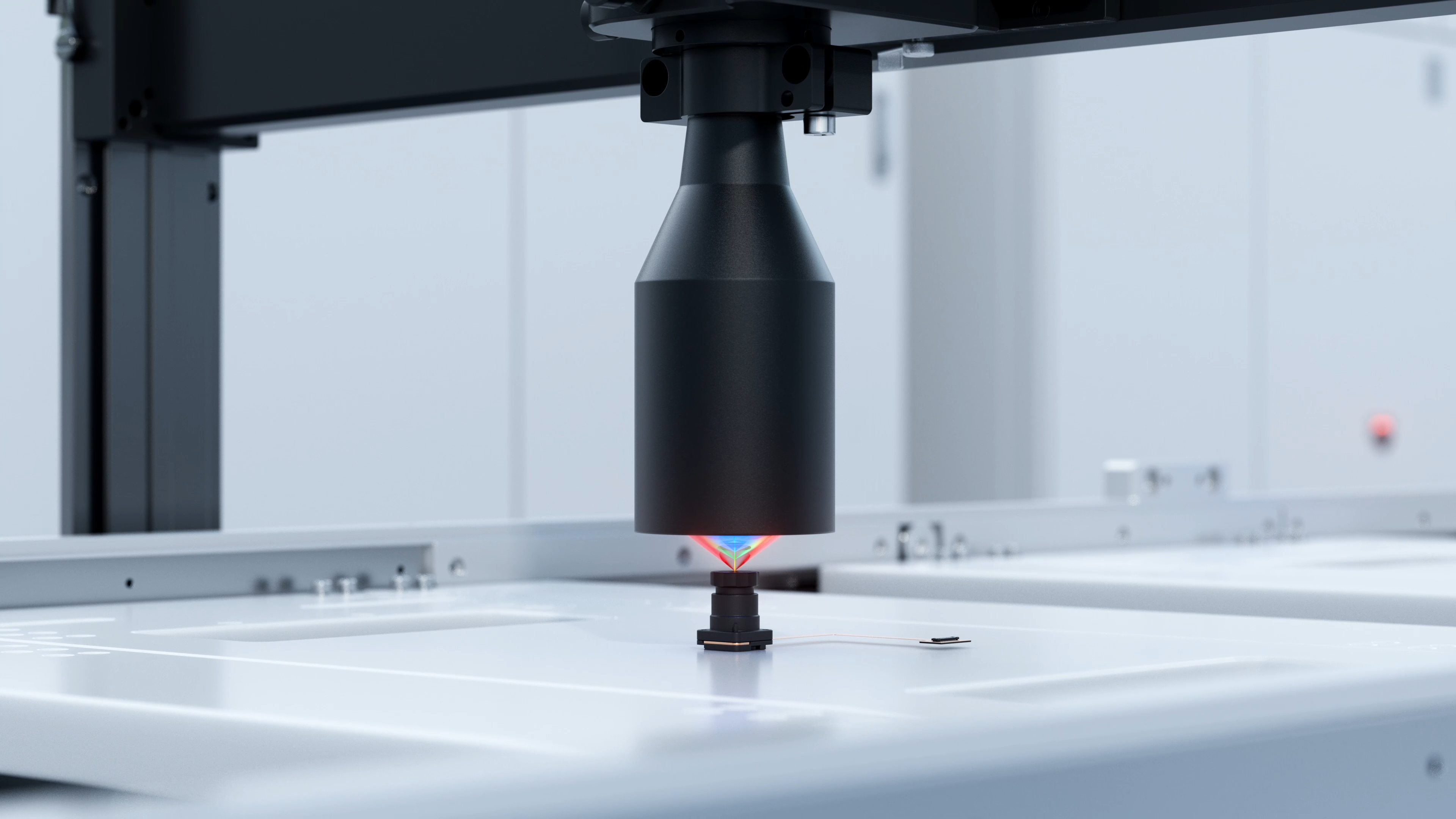

深視智能SCI01045光譜共焦位移傳感器以亞微米級的高精度測量能力、超強材料適應性、33kHz高速采樣頻率，快速、精準地測量手機鏡頭模組的高度，確保每個鏡頭模組都符合嚴格的尺寸公差要求，從而提高鏡頭模組的裝配精度和質量穩定性，為生產高性能、高品質的手機產品提供了有力保障。
-
