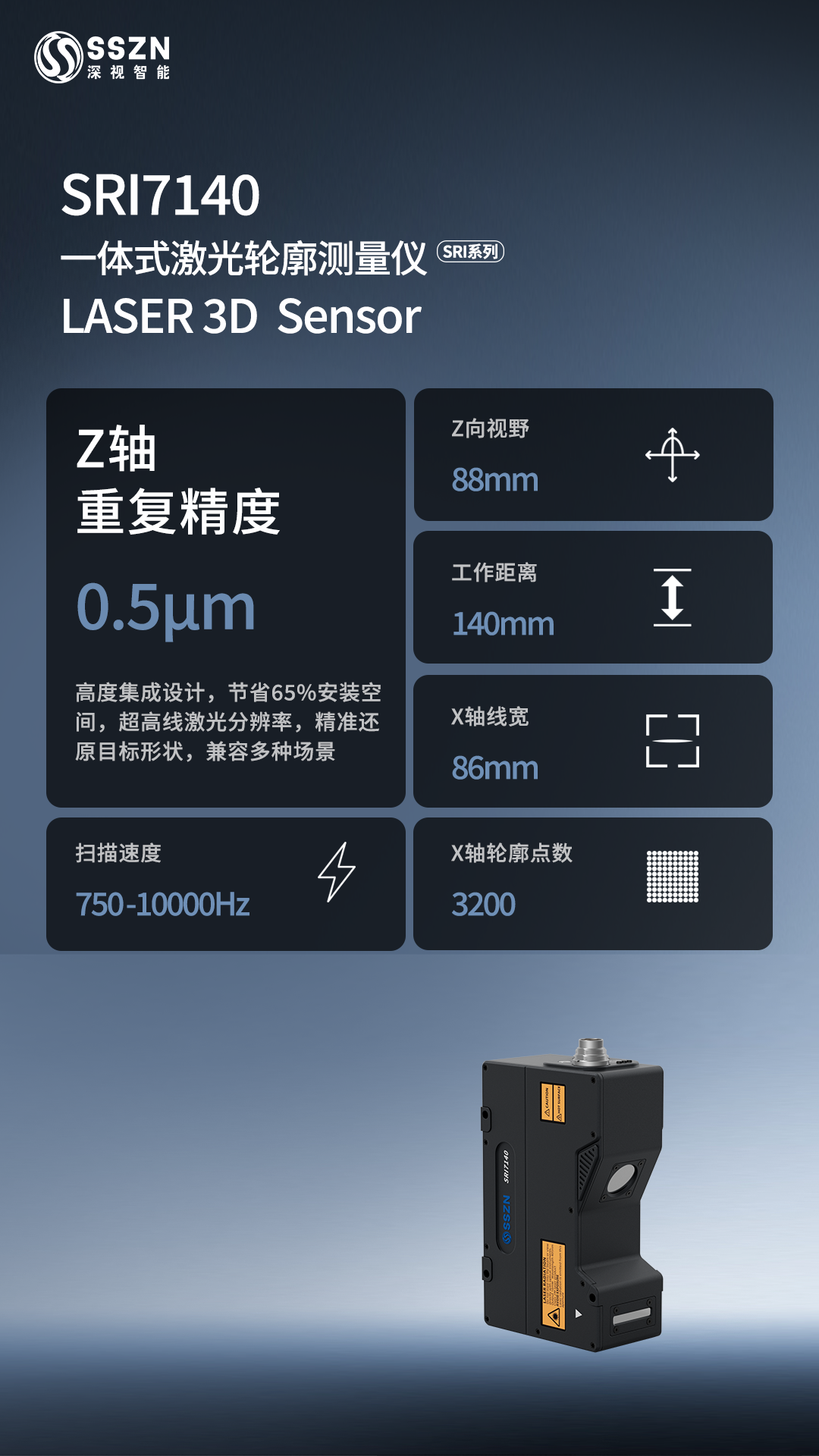

深視智能SRI7140激光三維輪廓測量?jī)x擁有高精度的數據采集能力，能夠精確測量膠條的寬度、厚度等關鍵尺寸，重復精度可達0.5μm。這對于保證膠條的密封性能和裝配質量至關重要，有效避免密封膠條的尺寸偏差可能會導致密封不嚴、噪音增大等問題。

將深視智能4個SRI7140激光三維輪廓測量?jī)x安裝在環形導軌上，互為90度圓周排列，4個相機保持靜止不動，膠條運動，通過外部信號同時觸發4個相機，相機以高頻率掃描獲取物體截面輪廓，提取諸如寬度、厚度、間隙、半徑等關鍵測量數據。

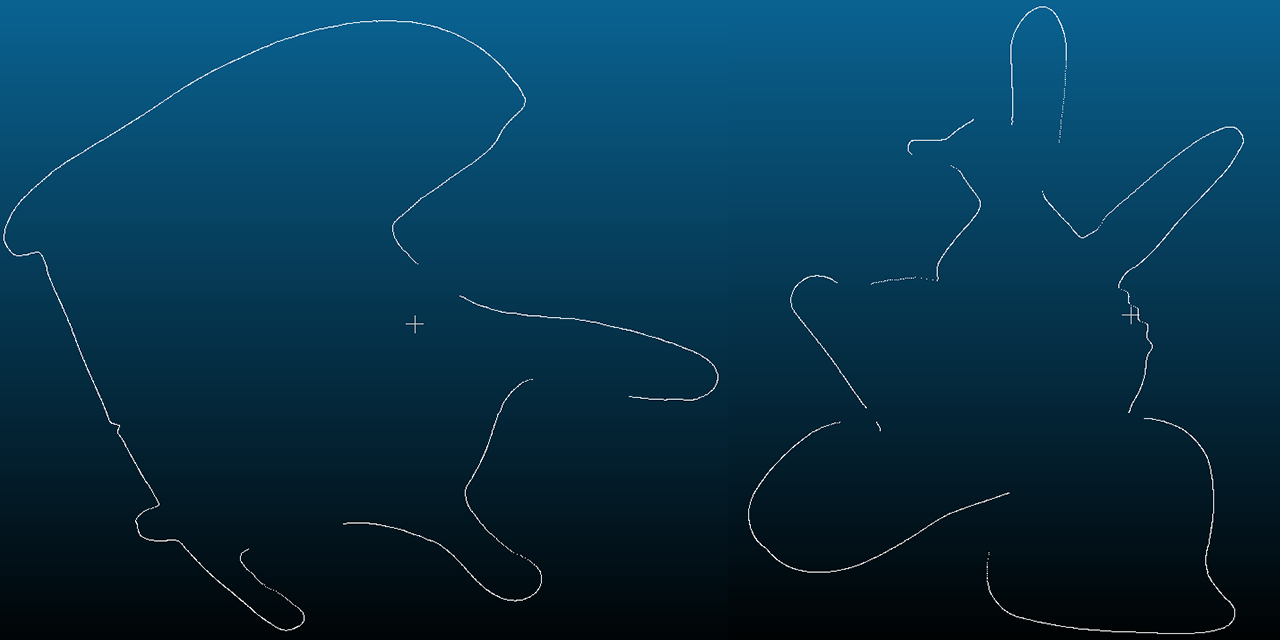

圖 | 產品拼接效果圖

借助坐標變換和軟件灰度圖優化算法，將四組SRI7140激光三維輪廓測量?jī)x采集的局部點云精準拼接，構建完整且高精度的膠條3D點云模型。再利用深視智能研發的交互融合算法將相鄰重疊區完美融合在一起，無需擔心重疊區拼接縫隙造成測量誤差過大，該融合算法耗時較短，只需6ms即可處理所有數據。

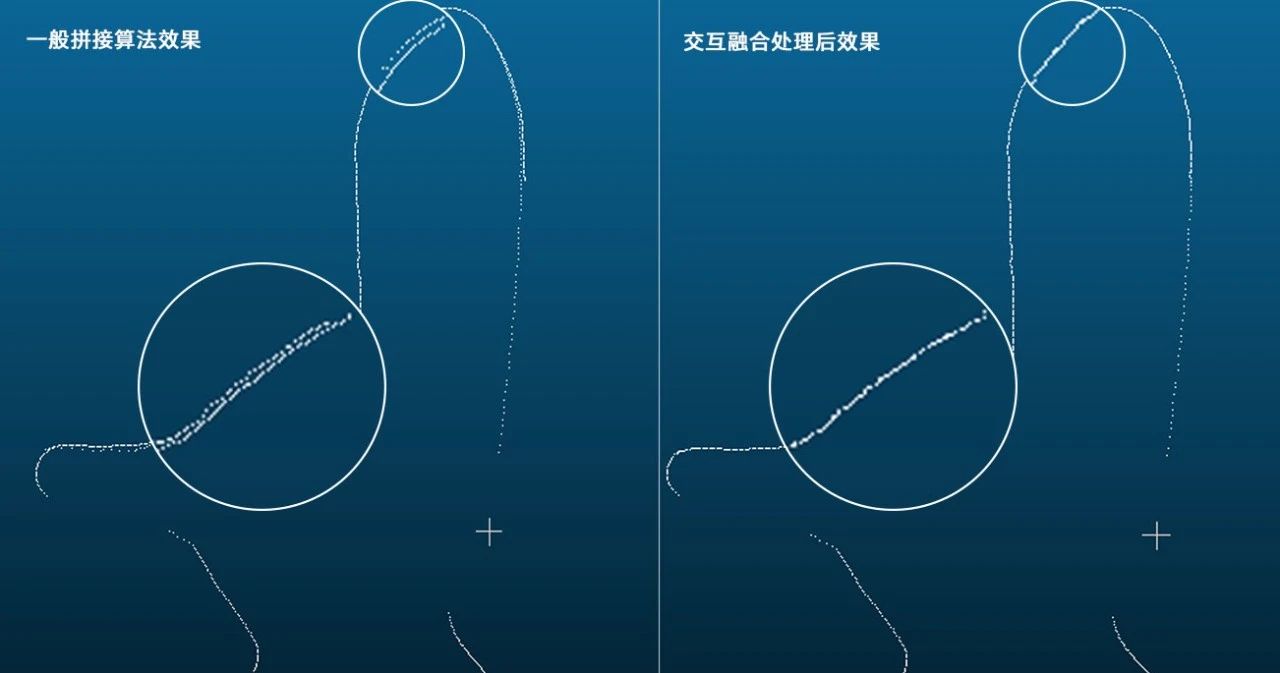

圖 | 交互融合處理前后效果圖

深視智能SRI7140激光三維輪廓測量?jī)x可實時監測汽車密封條的尺寸和表面缺陷，當密封膠條尺寸發生變化或表面出現鼓包、凹陷等缺陷時，系統會自動標記并立即報警，有利于現場人員可及時發現不合格產品，調整加工工序，從而提高產品質量和生產效率。

同時，測量過程中的所有數據將被保存，軟件可自動生成報表，這為工藝或質檢部門提供了豐富的數據支持，幫助他們分析發現問題，為工藝優化和質量控制提供可靠依據。
