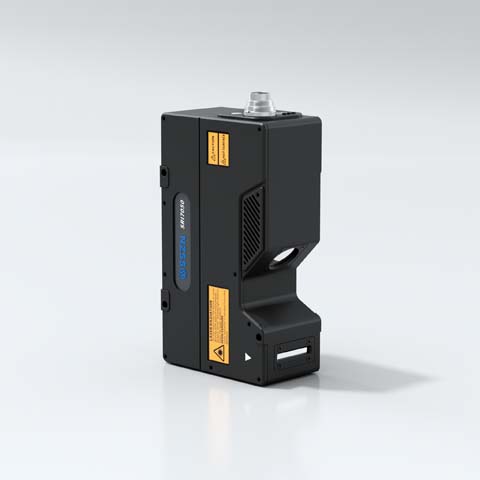

SRI7050 三維激光輪廓測量儀
產品介紹
· X軸線寬：26-30mm
· 掃描速度：1500~20000Hz
· Z 軸線性度：±0.05%的F.S.
· 光源波長：405nm
· 激光器等級：2M
相關文檔下載
立即聯系
技術規格
| 型號 | SRI7050 |
| 參考距離（CD） | 50mm |
| Z 軸高度（FS） | +7.5mm, -8.5mm (FS=16mm) |
| X 軸寬度 - 近端 | 26mm |
| X 軸寬度 - 參考距離 | 28mm |
| X 軸寬度 - 遠端 | 30mm |
| 光源波長 | 405nm |
| 激光器等級 | 2M |
| 激光器輸出功率 | 10mW |
| Z 軸（高度）重復精度 | 0.2μm |
| X 軸（寬度）重復精度 | 2.5μm |
| Z 軸（高度）線性度 | ±0.02%的FS |
| X 軸（寬度）輪廓數據間隔 | 10μm |
| X 軸輪廓點數 | 3200 |
| 掃描速度（Hz） | 1500~20000Hz |
| I/O 接口 | / |
| 溫度特性 | 0.01% 的 F.S./℃ |
| 編碼器接口 | 差分編碼器（觸發）、開始信號 |
| 輸入輸出 | 1個100Base-TX/1000Base-T以太網接口 |
| 輸入電壓 | DC 24V（45W） |
| 工作溫度 | 0~50℃ |
| 儲存溫度 | -20~70℃ |
| 工作濕度 | 35%~85%，無凝露 |
| ESD 防護 | 接觸放電 4kV、空氣放電 8kV，符合 IEC61000-4-2 標準 |
| EFT 防護 | 電源端口 2kV/5或100kHz、信號端口 1kV/5或100kHz，符合 IEC61000-4-4 標準 |
| 沖擊 | 每軸15Gs/6ms，符合IEC 68-2-27 Ea標準 |
| 振動 | 10-150Hz 加速度2G，X、Y、Z各方向2.5小時，符合IEC 68-2-6 Fc標準 |
| IP 等級 | IP67，符合 IEC 60529 標準 |
| 尺寸 | 165.5 x 54 x 94.5mm |
| 數據線（配線）型號 | 網線L 型：SCB-HNET-HR2Z-3m/6m/10m 網線I 型：SCB-HNET-HB2Z-3m/6m/10m IO線L 型：SCB-HIO-HR2Z-3m/6m/10m IO線I 型：SCB-HIO-HB2Z-3m/6m/10m |
| 重量 | 約1100g |
