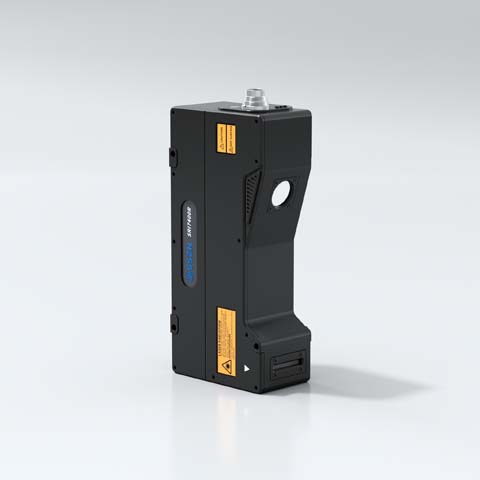

SRI7400R 三維激光輪廓測量儀
產品介紹
· X軸線寬：146-300mm
· 掃描速度：1500-20000Hz
· Z 軸線性度：±0.02%的F.S.
· 光源波長：660nm
· 激光器等級：2M
相關文檔下載
立即聯系
技術規格
| 型 號 | SRI7400R | ||
| 參考距離（CD） | 400mm | ||
| 測量范圍 | Z軸高度（FS） | +115mm, -224mm (FS=339mm) | |
| X軸寬度 | 近端 | 146mm | |
| 參考距離 | 195mm | ||
| 遠端 | 300mm | ||
| 光源 | 光源波長 | 660nm | |
| 激光器等級 | 2M | ||
| 激光器輸出功率 | 10mW | ||
| 重復精度 | Z軸（高度） | 5μm | |
| X軸（寬度） | 20μm | ||
| 線性 | Z軸（高度） | ±0.02%的FS | |
| 輪廓數據間隔 | X軸（寬度） | 90μm | |
| X軸輪廓點數 | 3200 | ||
| 掃描速度 | 1500~20000Hz | ||
| 溫度特性 | 0.01%的F.S./℃ | ||
| 數據接口 | 1個100Base-TX/1000Base-T以太網接口 | ||
| 輸入 | 差分編碼器（觸發）、開始信號⑤ | ||
| 輸入電壓 | DC 24V（45W） | ||
| 工作溫度 | 0～50℃ | ||
| 儲存溫度 | -20～70℃ | ||
| 工作濕度 | 35%～85% 無凝露 | ||
| ESD防護 | 接觸放電4kV、空氣放電8kV，符合IEC61000-4-2標準 | ||
| EFT防護 | 電源端口2kV/5或100kHz、信號端口1kV/5或100kHz，符合IEC61000-4-4標準 | ||
| 沖擊 | 每軸15Gs/6ms，符合IEC 68-2-27 Ea標準 | ||
| 振動 | 10-150Hz 加速度2G，X、Y、Z各方向2.5小時，符合IEC 68-2-6 Fc標準 | ||
| IP等級 | IP67, 符合IEC 60529標準 | ||
| 數據線（網線）型號 | L 型：SCB-HNET-HR2Z-3m/6m/10m | ||
| I 型：SCB-HNET-HB2Z-3m/6m/10m | |||
| 數據線（IO線）型號 | L 型：SCB-HIO-HR2Z-3m/6m/10m | ||
| I 型：SCB-HIO-HB2Z-3m/6m/10m | |||
| 尺寸 | 200.5 x 54 x 94mm | ||
| 重量 | 約1200g | ||
