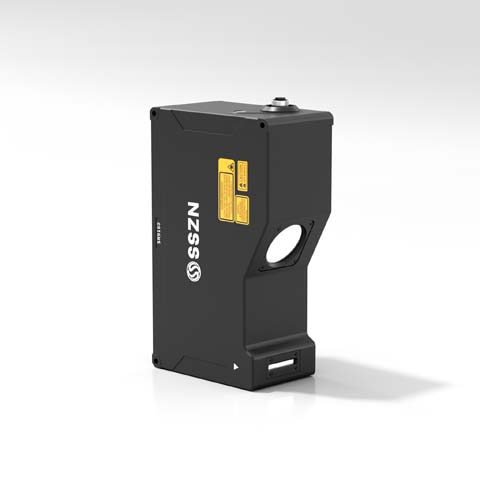

SR9160 三維激光輪廓測量儀
產品介紹
· X 軸輪廓點數：6400
· X軸線寬：84-120mm
· 掃描速度：1500~13000Hz
· Z 軸線性度：±0.02%的F.S.
· 光源波長：405nm
· 激光器等級：2M
相關文檔下載
立即聯系
技術規格
| 型號 | SR9160 |
| 參考距離（CD） | 160mm |
| Z 軸高度（FS） | 90mm |
| X 軸寬度 - 近端 | 84mm |
| X 軸寬度 - 參考距離 | 99mm |
| X 軸寬度 - 遠端 | 120mm |
| 光源波長 | 405nm |
| 激光器等級 | 2M |
| 激光器輸出功率 | 10mW |
| Z 軸（高度）重復精度 | 1.5μm |
| X 軸（寬度）重復精度 | 4μm |
| Z 軸（高度）線性度 | ±0.02% 的 F.S. |
| X 軸（寬度）輪廓數據間隔 | 19μm |
| X 軸輪廓點數 | 6400 |
| 掃描速度（Hz） | 1500~13000Hz |
| I/O 接口 | / |
| 溫度特性 | / |
| 編碼器接口 | 單端、差分編碼器各一個 |
| 輸入輸出 | 1 個 100Base-TX/1000Base-T 以太網接口 |
| 輸入電壓 | / |
| 工作溫度 | 0~50℃ |
| 儲存溫度 | -20~70℃ |
| 工作濕度 | 35%~85%，無凝露 |
| ESD 防護 | 接觸放電 4kV、空氣放電 8kV，符合 IEC61000-4-2 標準 |
| EFT 防護 | 電源端口 2kV/5或100kHz、信號端口 1kV/5或100kHz，符合 IEC61000-4-4 標準 |
| 沖擊 | 每軸 50Gs/3ms，符合 IEC 68-2-27 Ea 標準 |
| 振動 | 10Gs（10~500Hz），符合 IEC 68-2-6 Fc 標準 |
| IP 等級 | IP67，符合 IEC 60529 標準 |
| 尺寸 | 205x127x70.5mm |
| 數據線（配線）型號 | SCB-HCAM-HR2Z-3/6/10m |
| 重量 | 2020g |
