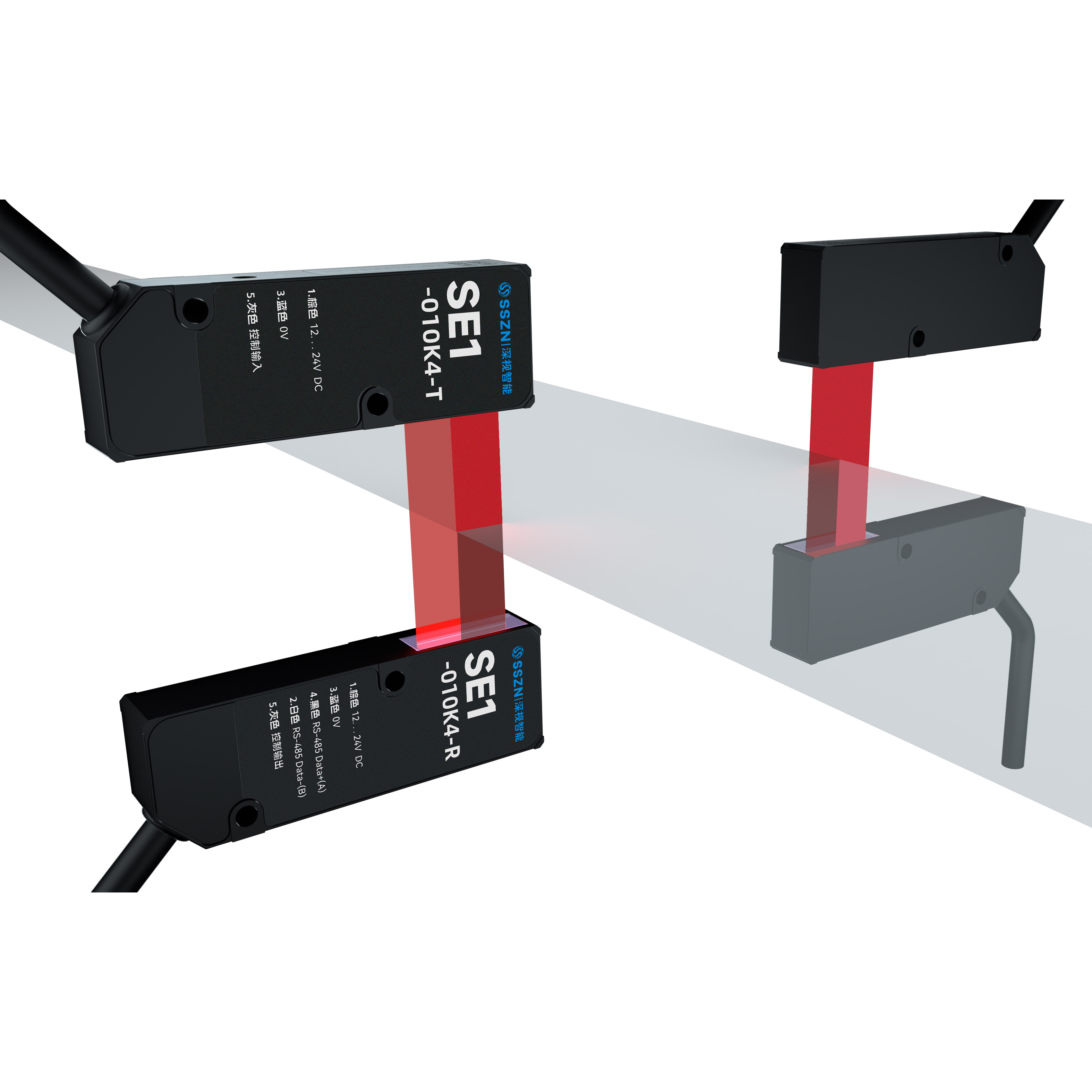

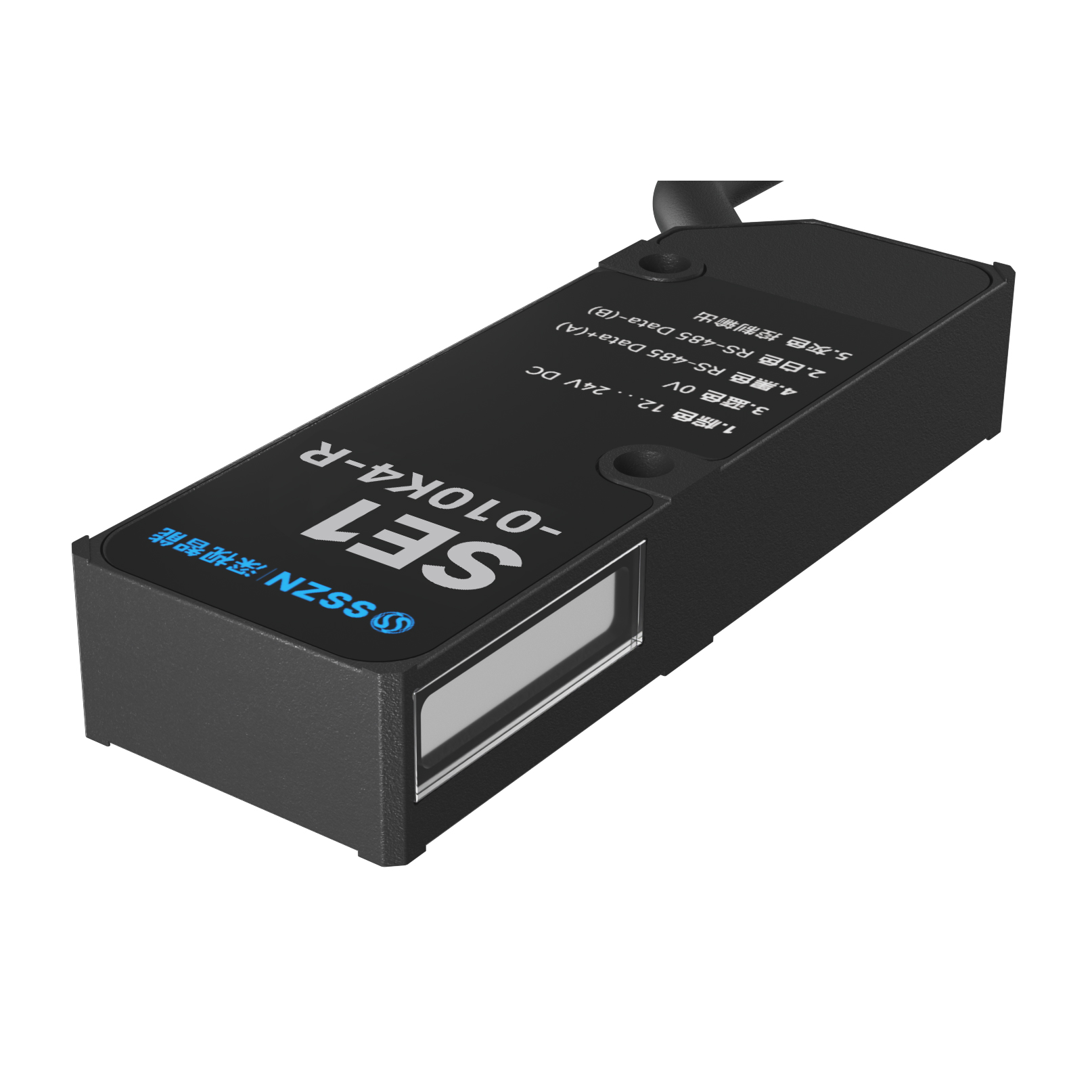

SE1-010K4 對射型邊緣測量傳感器
產品介紹
主要應用于鋰電行業糾偏檢測、半導體、工業制造等，重復精度5μm，采樣周期250μs。
相關文檔下載
立即聯系
技術規格
| 型號 | SE1-010K4 |
| 測量范圍 | 邊緣模式：±5mm；寬度模式：9.999mm |
| 傳感器安裝距離 | Max. 300mm |
| 光源 | 介質?波長：紅色半導體激光?660nm；最大輸出功率：400μw |
| 激光等級 | 1 類 (IEC?1) |
| 光斑尺寸 | 3×14mm |
| 線性度 | 發射頭和接收頭間距 100mm 時：±0.4% F.S.（±40μm） |
| 重復精度?2 | 5μm |
| 采樣周期 | 250μs |
| 溫度漂移 | ±0.02%F.S./℃ |
| 指示燈?3 | 發射頭 電源指示燈：綠色；接收頭 電源指示燈：綠色，報警指示燈：紅色 |
| 通信方式 | RS-485（電纜線最長 10m） |
| 電源電壓 | DC12～24V±10% |
| 消耗電流 | 發射頭：22mA 以下（DC12V 時）；接收頭：82mA 以下（DC12V 時） |
| 連接形式 | 連接器：M8 6 針連接器，附帶 300mm 電纜線 |
| 保護電路 | 反接保護 |
| 耐環境性 | 防護等級：IP67； |
| 使用環境溫度 / 濕度：-10～+50℃/35～85% RH（無凝露?結冰）； | |
| 存儲環境溫度 / 濕度：-20～+70℃/35～85% RH（無凝露?結冰）； | |
| 使用環境照度：太陽光：10,000lux 以下，白熾燈：3,000lux 以下； | |
| 抗震動：10～55Hz、雙振幅 1.5mm、X,Y,Z 各方向 2 小時； | |
| 耐撞擊：約 50G (500m/s2), X,Y,Z 各方向 3 次 | |
| 適用法令 | EMC：EMC 指令 (2014/30/EU)； |
| 環境：RoHS 指令 (2011/65/EU) | |
| 質量 | 發射頭、接收頭：各 35g（包含 300mm 的線纜） |
| 外殼材質 | 鋁合金 |
