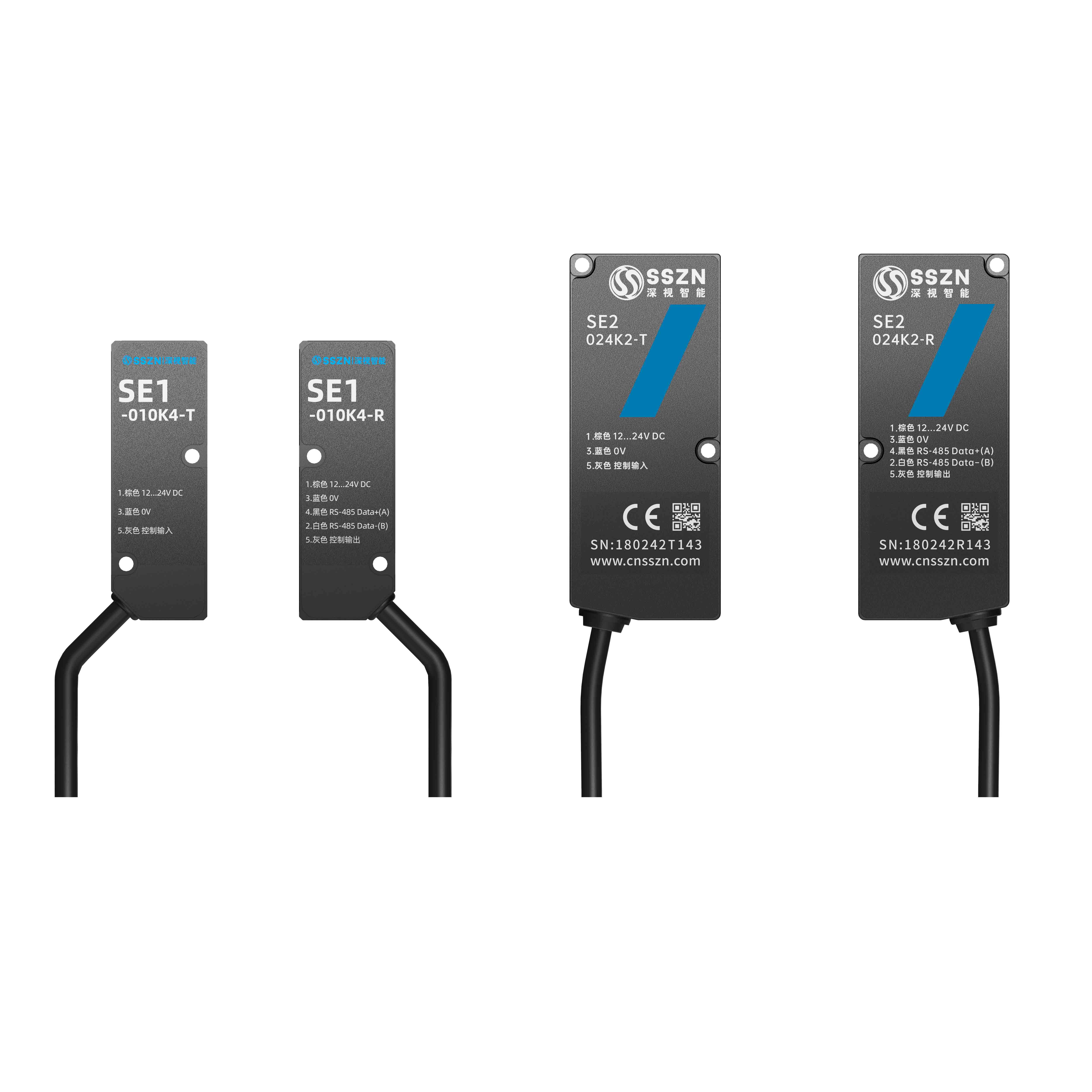

SE2-024K2 對射型邊緣測量傳感器
產品介紹

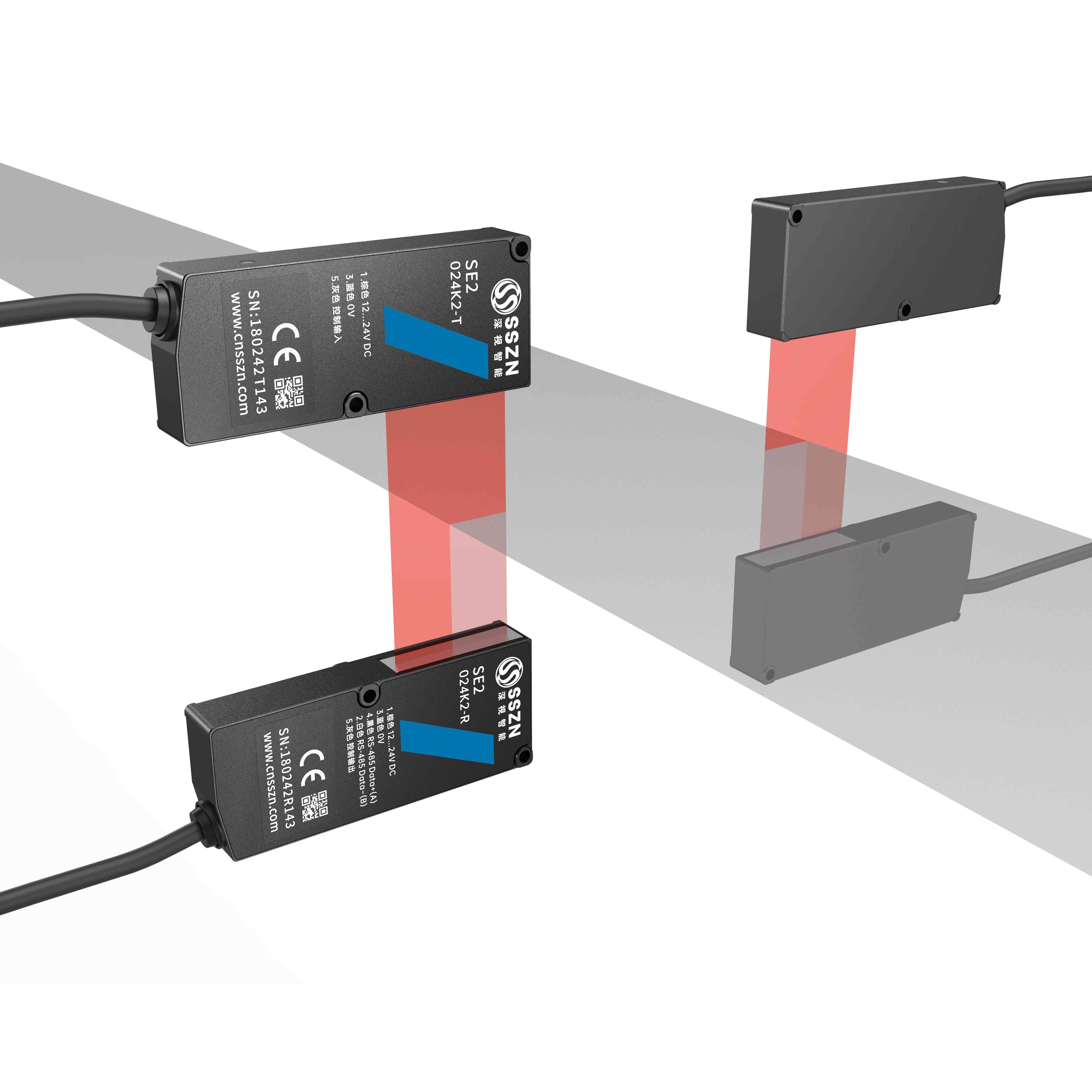

主要應用于鋰電行業糾偏檢測、半導體、工業制造等，重復精度50μm，采樣周期0.5ms。
相關文檔下載
立即聯系
技術規格
| 型號 | SE2-024K2 |
| 測量范圍 | ±12 mm |
| 傳感器安裝距離 | 最大 200 mm |
| 光源 | 紅色半導體激光?660 nm |
| 激光等級 | 1 類 (IEC) |
| 光斑尺寸 | 5 mm×29 mm |
| 線性精度 | ±0.4% F.S. |
| 重復精度 | 50 μm |
| 采樣周期 | 0.5 ms |
| 溫度漂移 | ±0.1% F.S./℃ |
| 指示燈 | 發射頭 電源指示燈：綠色；接收頭 電源指示燈：綠色，方向檢查指示燈：紅色 |

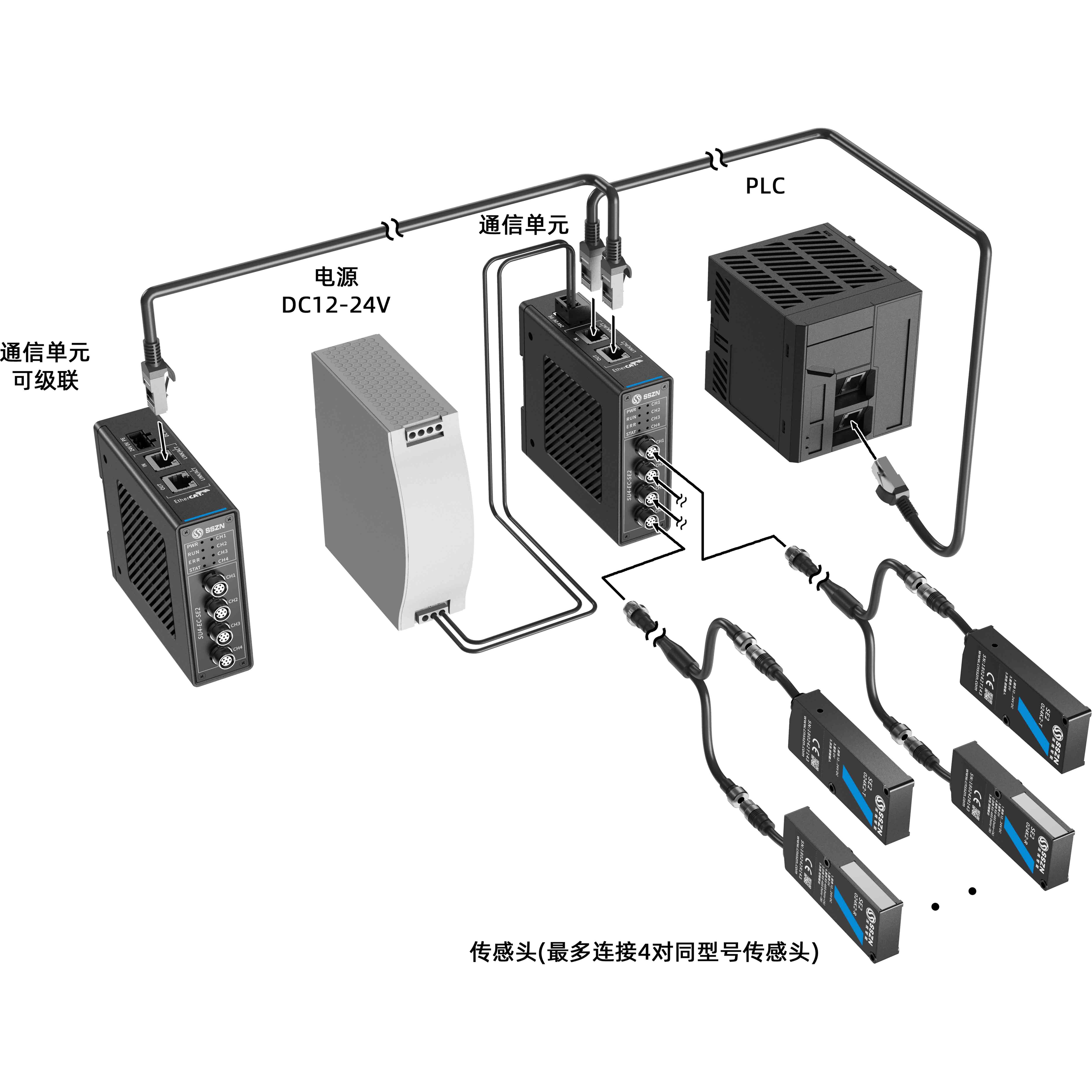

| 通訊方式 | RS-485 |
| 電源電壓 | DC12~24 V±10% |
| 消耗電流 | <60 mA@24 V DC; <100 mA@12 V DC |
| 連接形式 | 連接器：M8 6 針連接器 |
| 保護電路 | 反接保護、短路保護、過流保護 (過壓保護由 ECT 模塊供電提供) |
| 引出線強度 | 可承受最大拉力 30 N, 持續 1 min |
| 環境適應性 | IP 防護等級 (沙塵)：IP67； |
| 使用環境溫度 / 濕度：?10~+50 ℃/35~85% RH (無凝露?結冰)； | |
| 存儲環境溫度 / 濕度：?20~+60 ℃/35~85% RH (無凝露?結冰)； | |
| 使用環境照度：太陽光：10,000 lux 以下，白熾燈：3,000 lux 以下； | |
| 抗振動：10~55 Hz、雙振幅 1.5 mm、X,Y,Z 各方向 2 h； | |
| 耐沖擊：約 50 G (500 m/s2), X,Y,Z 各方向 3 次 | |
| 適用法令 | EMC：EMC 指令 (2014/30/EU)； |
| 環境：RoHS 指令 (2011/65/EU) | |
| 外殼材質 | 鋁合金 |
| 尺寸 | 80 mm×33 mm×15 mm |
| 重量 | 64 g |
