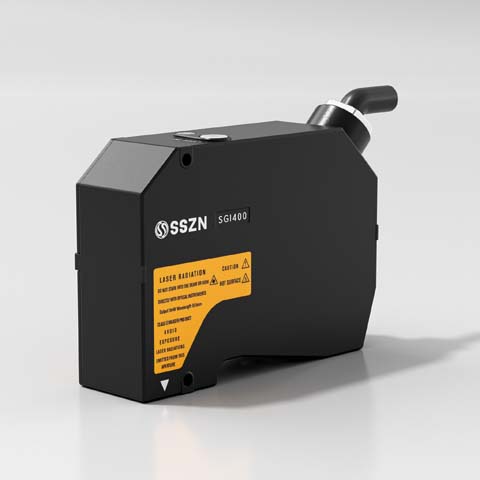

SGI400/激光位移傳感器
產品介紹
采樣頻率高達88kHz，擁有Φ450μm小光點光斑，高集成度，無需外接控制器，滿足高端應用場景的一體式激光位移傳感器
相關文檔下載
立即聯系
技術規格
| 型 號 | SGI400 | |
| 參考距離（RF） | 400mm | |
| 測量范圍 | -100mm~100mm | |
| 光源 | 光源波長 | 655nm |
| 激光器等級 | 2類 | |
| 激光器輸出功率 | 5mW | |
| 光斑尺寸 | 小光點 | Φ450μm |
| 重復精度 | 2μm | |
| 線性度 | ±0.05%的F.S. | |
| 溫度特性 | 0.01%的F.S./℃ | |
| 采樣頻率 | 1/2/5/10/20/50/88kHz(可選7種級別) | |
| 輸入輸出 | 通信端口 | 1個100Base-TX/1000Base-T以太網接口，1個RS485 |
| 模擬量輸出 | 1路模擬量輸出，支持模擬電壓和模擬電流切換 | |
| IO輸入 | 2路，計時、歸零功能和單端編碼器功能復用 | |
| IO輸出 | 4路，判定狀態輸出 | |
| 工作溫度 | 0～50oC | |
| 儲存溫度 | -20～70oC | |
| 工作濕度 | 35%～85% 無凝露 | |
| ESD防護 | 接觸放電4kV、空氣放電8kV，符合IEC61000-4-2標準 | |
| EFT防護 | 電源端口2kV/5或100kHz、信號端口1kV/5或100kHz，符合IEC61000-4-4標準 | |
| 沖 擊 | 每軸50Gs/3ms，符合IEC 68-2-27 Ea | |
| 振 動 | 10Gs (10-500Hz) ，符合IEC 68-2-6 Fc | |
| IP 等 級 | IP67, 符合IEC 60529標準 | |
| 尺 寸 | 119x85x35mm | |
| 數據線（配線）型號 | SCB-GICAM-HA1-3m/6m/10m | |
| 重 量 | 380g（包括線纜） | |
