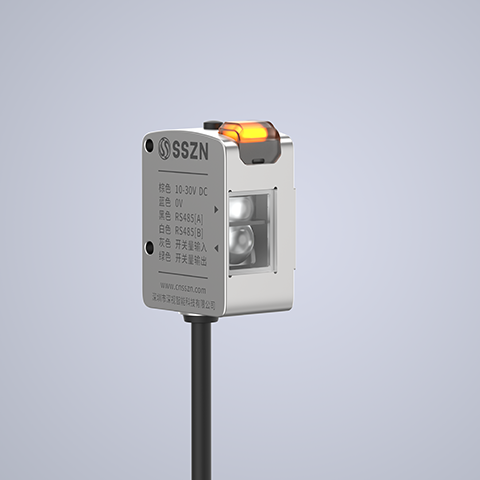

SS1-70K5 白色光點光電傳感器
產品介紹
結合光學與電子技術，采用RS485通訊方式，響應時間短至200μs，能夠準確、快速地識別和區分各種顏色。
采用白色LED光源，工作距離30-70mm，頻率5K。 具有IO/RS485/EtherCAT通訊方式。能夠準確穩定識別各種顏色
相關文檔下載
立即聯系
技術規格
| 型號 | SS1-70K5 |
| 檢測距離 | 30 ~ 70 mm |
| 最小光斑尺寸 | 4.5×4.5mm2，檢測距離 50mm 外 |
| 響應時間 | 200μs/500μs/1ms/10ms/100ms/500ms，可切換 |
| 光源 | 白色 LED |
| 降互擾功能 | 設定不同頻率，最多2臺 |
| 定時器 | 關閉 / 接通延遲 / 斷開延遲 / 單次 |
| 電源電壓 | 10~30VDC，含±10% 紋波（P-P） |
| 消耗電流 | ≤60mA，24VDC（不含負載）；≤110mA，12VDC（不含負載） |
| 連接方式 | 6芯2 m長拖尾散線 |
| 控制輸出 | NPN開路集電極/PNP開路集電極，可切換；≤30 V、≤50 mA、殘余電壓≤2 V，N.O./N.C. 可切換 |
| 外部輸入 | 校準 / 停止發光，可切換；短路電流：NPN: ≤1 mA/PNP: ≤2 mA；加載電壓 / 輸入時間參照接線圖 / 時序圖 |
| 通訊方式 | RS-485 |
| 省電模式 | 默認不開啟；開啟后，按鍵無操作 15 s→顯示屏數字關閉，按鍵可喚醒 |
| 保護電路 | 電源反接 / 浪涌 / 輸出過流保護；輸出反接 / 過載 / 短路保護 |
| 外殼防護等級 | IP67（IEC60529） |
| 環境光照 | 白熾燈: ≤10000 lx；陽光: ≤20000 lx |
| 環境溫濕度 | -20 ~ 50 ℃，35 ~ 85% RH（無凝露無結霜） |
| 抗振動 | 10~55 Hz，雙向振幅 1.5 mm，X/Y/Z 方向各 2 小時 |
| 抗沖擊 | 1000 m/s2，X/Y/Z 方向各 6 次 |
| EMC | EMC 指令（2014/30/EU） |
| 環保 | RoHS 指令（2011/65/EU），中國 RoHS（第 32 號） |
| 材料 | 外殼：鋁合金；指示燈蓋: PC；鍵: PC+ABS；鏡頭蓋：玻璃；顯示器蓋板: PMMA（防損傷鍍層）；電纜及護套: PVC |
| 尺寸 | 45 mm×33 mm×22.5 mm |
| 重量 | 107 g（含 2 m 長電纜） |
